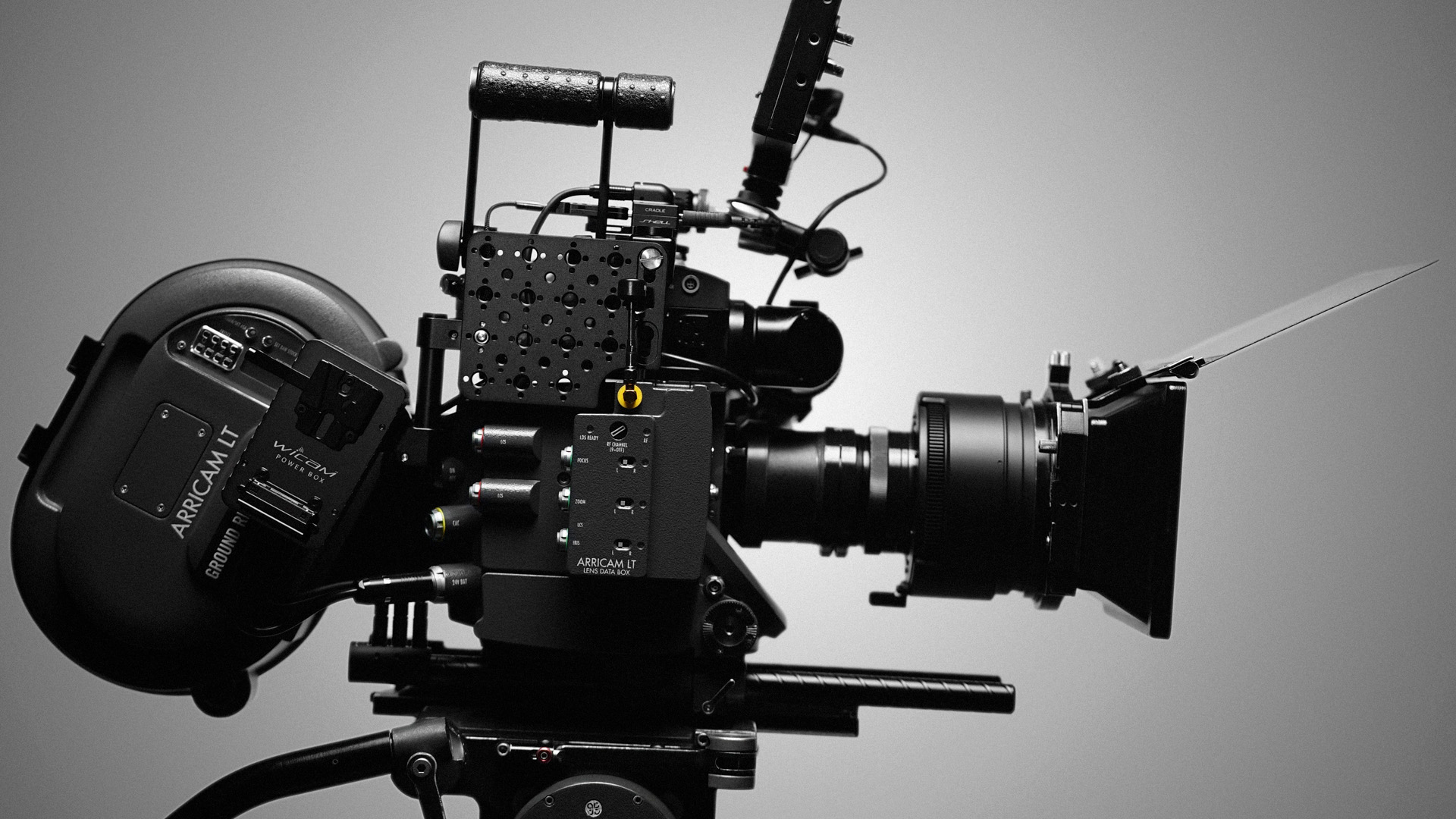

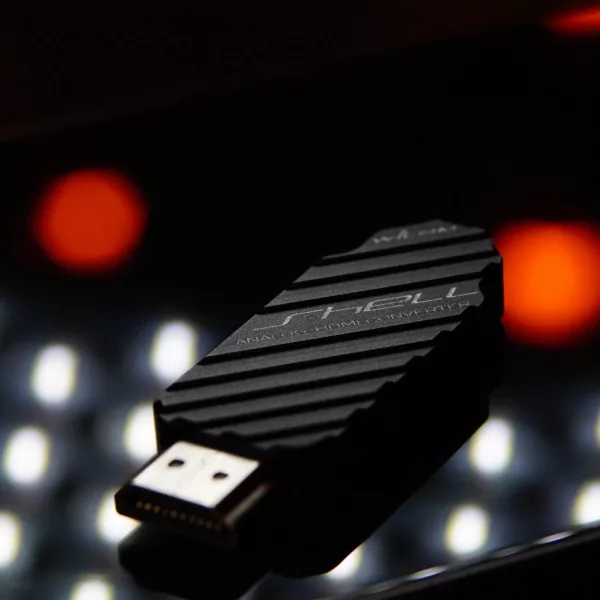

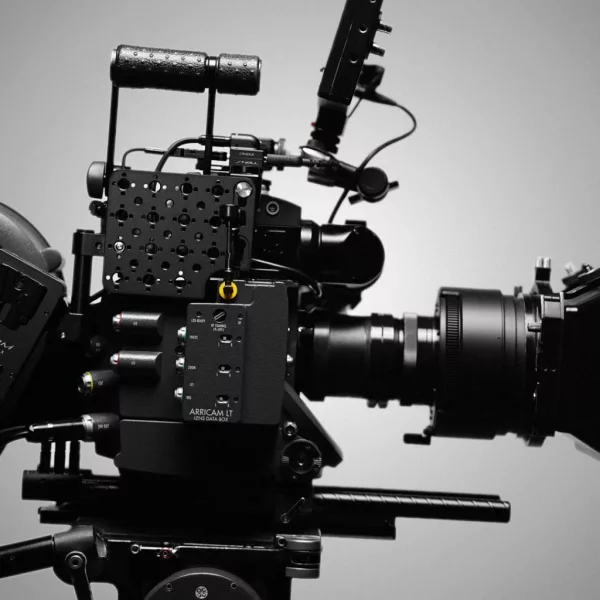

Shell A2H – самый компактный в мире аналого-цифровой преобразователь аудио-видео сигнала. Устройство конвертирует аналоговый композитный (CVBS) сигнал в цифровой HDMI. Идеально совместим с такими камерами как Arricam, Arriflex, Moviecam, а также любыми дригими камерами с аналоговым композитным видеовыходом.

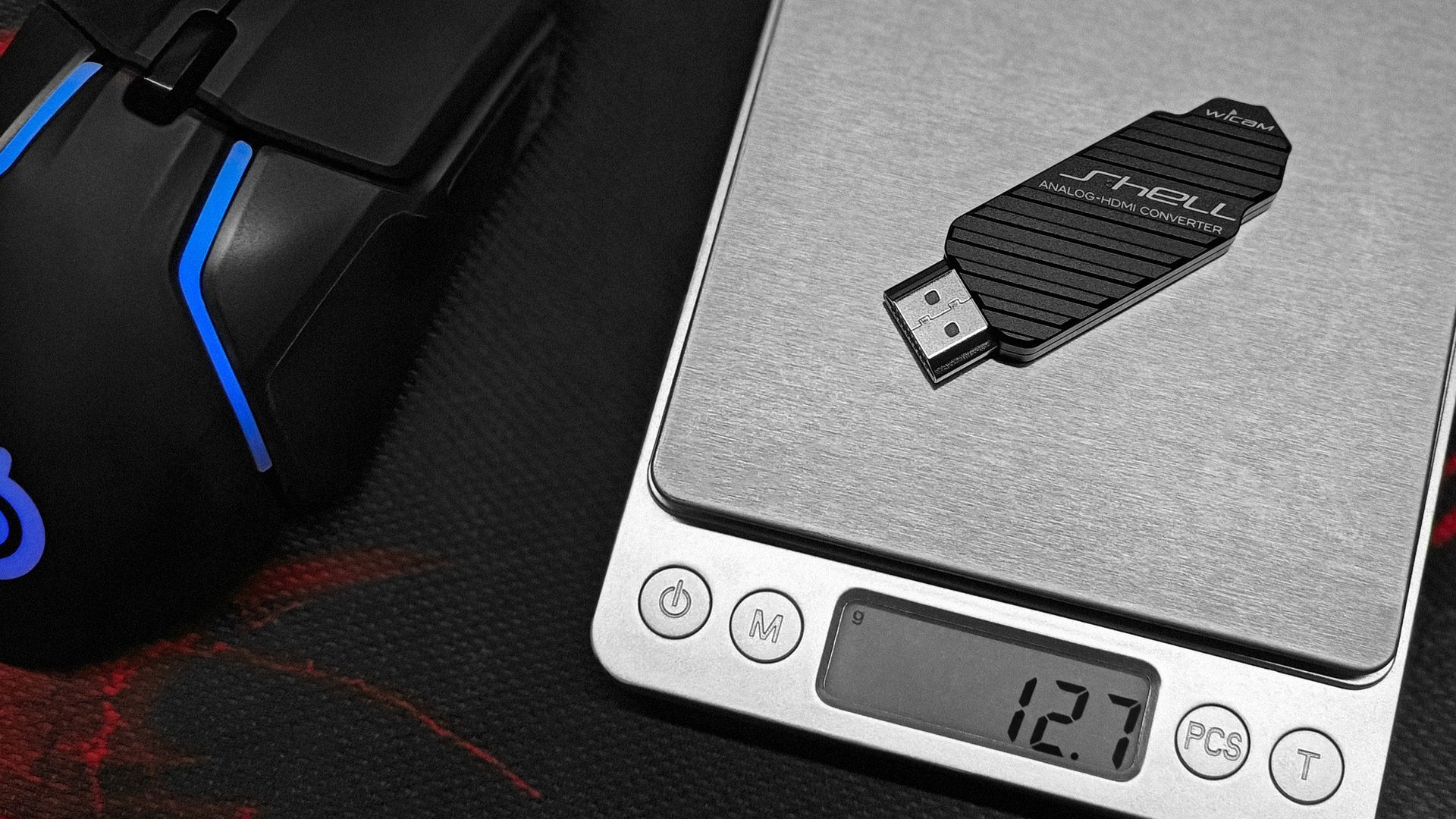

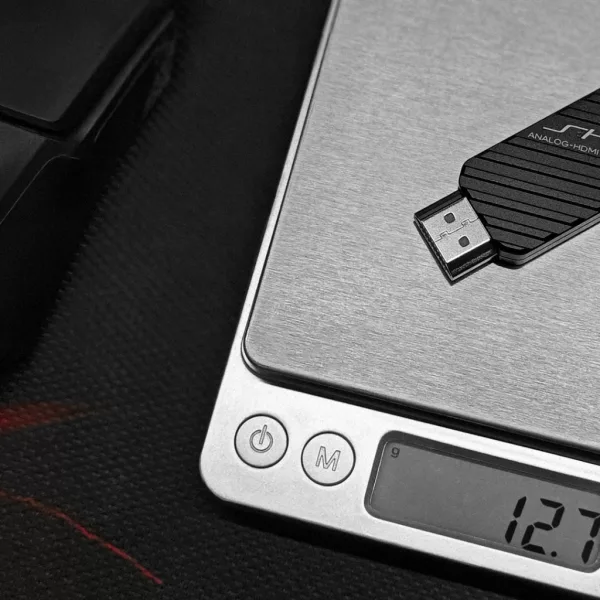

При весе всего 12.7 граммов и энергопотреблении не более 1 Ватта, наш конвертер не нуждается во внешнем источнике питания.
Передача цифрового сигнала и получение вольтажа происходит по разъему HDMI.
Использование A2H не требует дополнительного оборудования, если Ваше приемное устройство (монитор, рекордер, передатчик, карта захвата) выдает +5В на HDMI разъем. Проверить напряжение на HDMI разъеме можно мультиметром, измерив потенциал на 17 и 18 пинах, либо использовать специальные тестеры или адаптеры с индикатором.

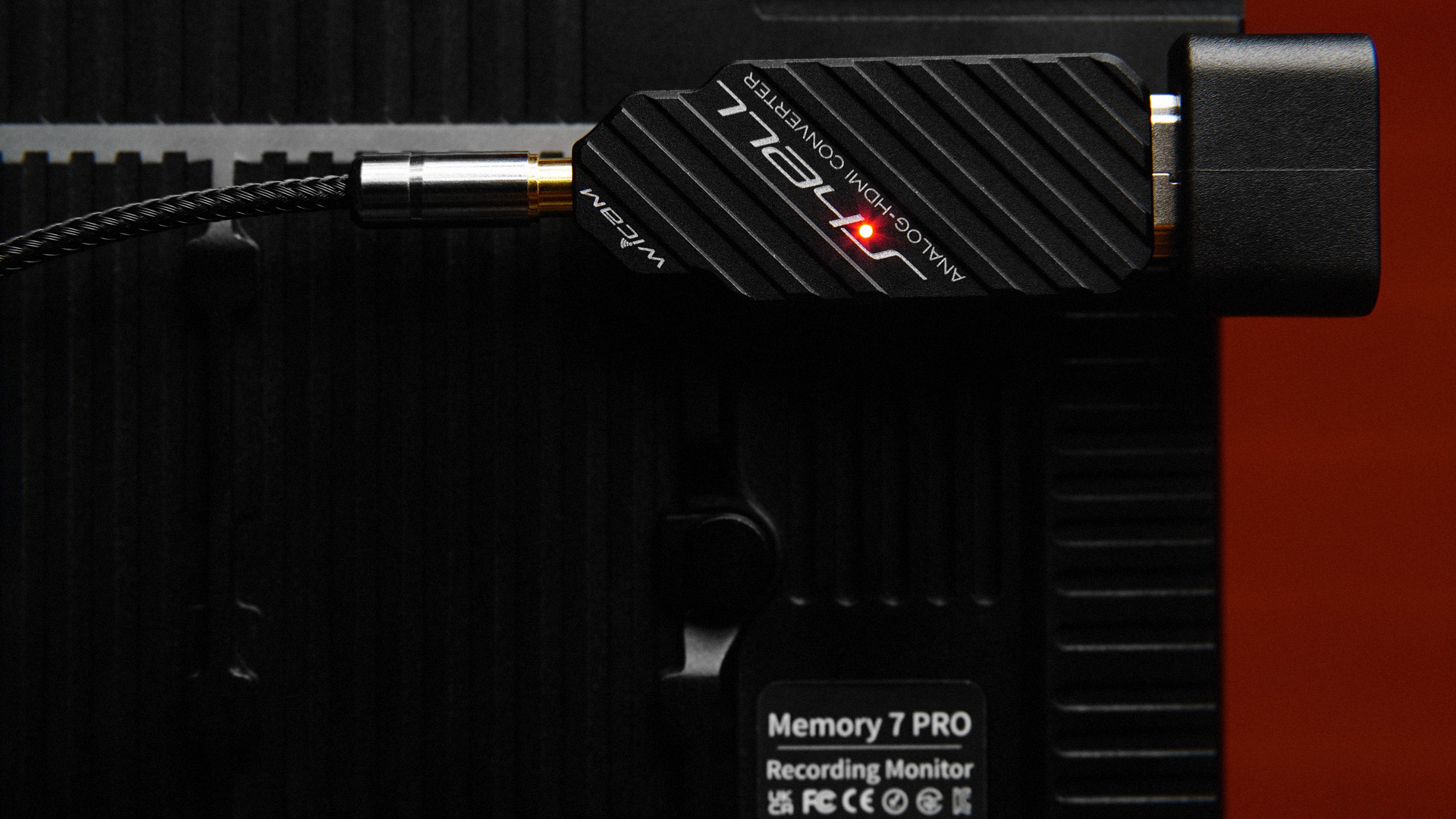

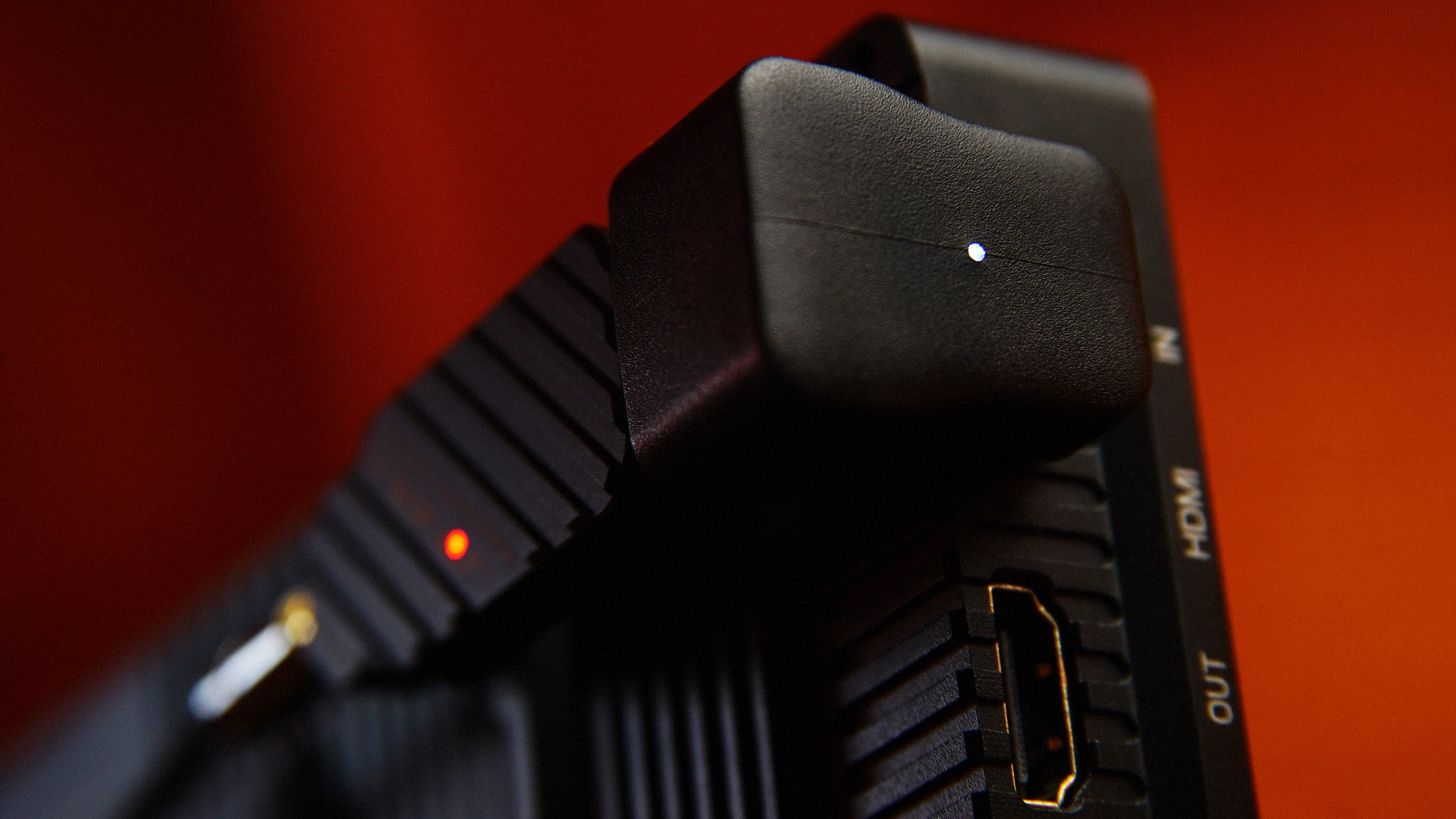

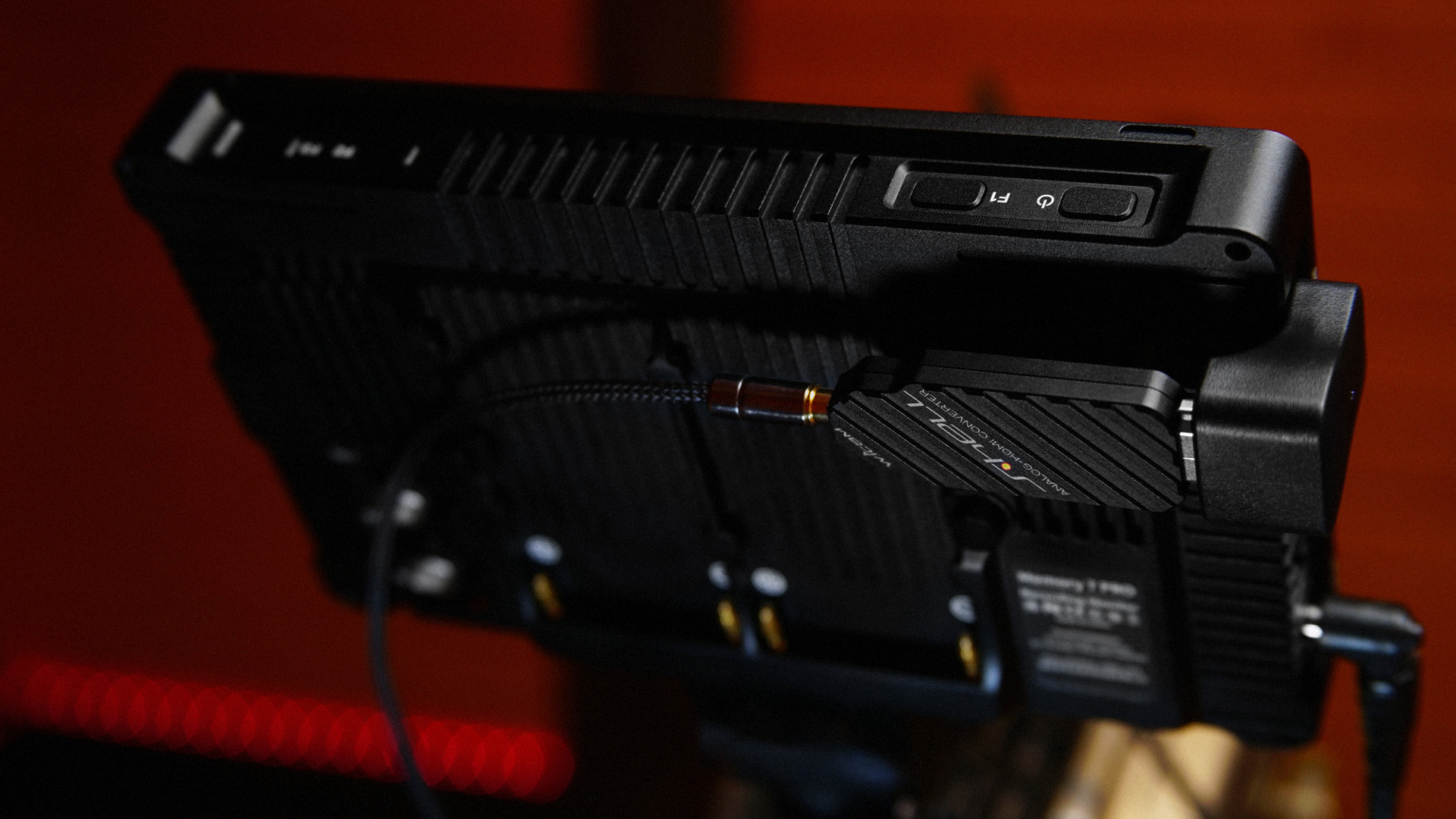

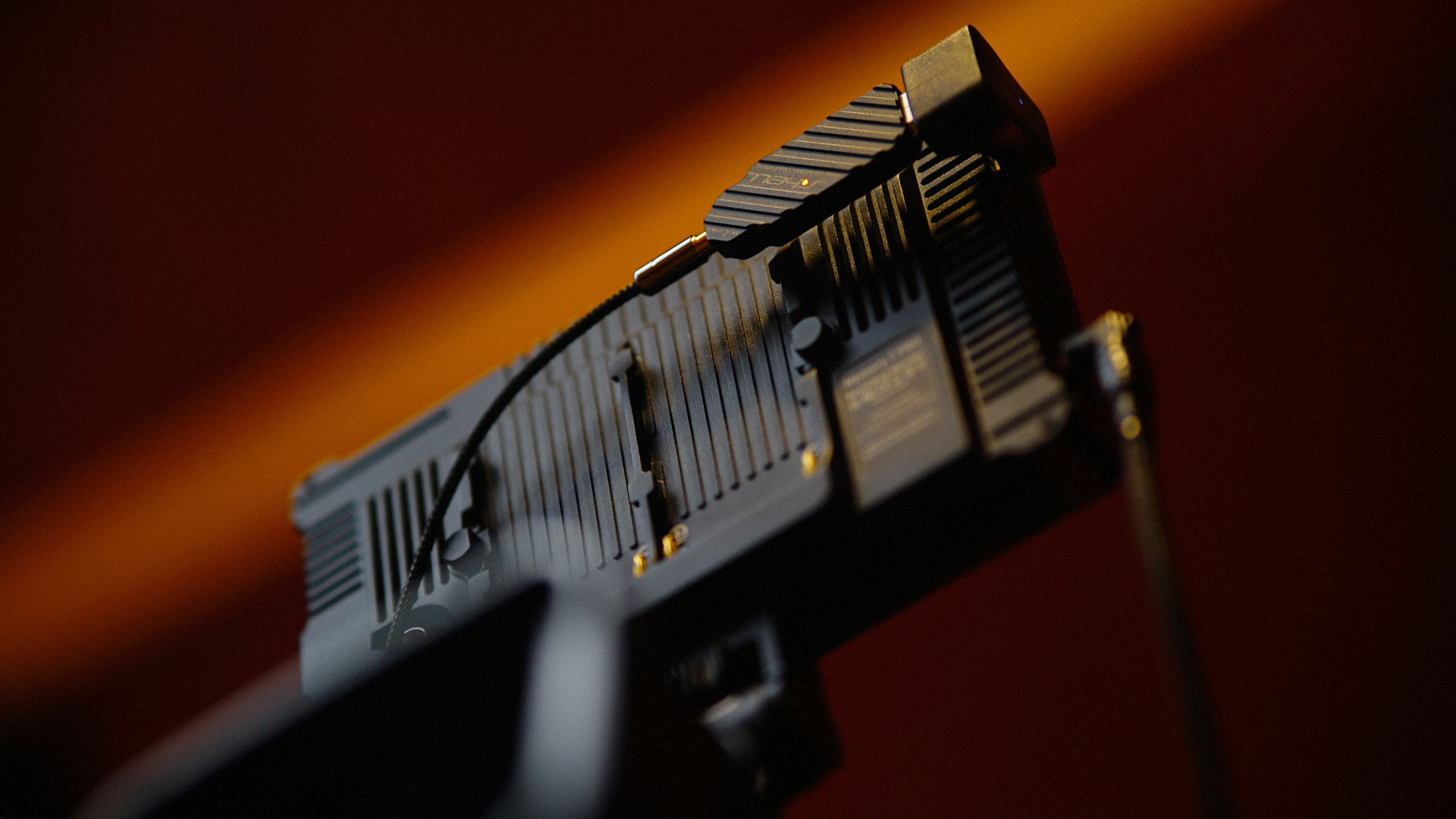

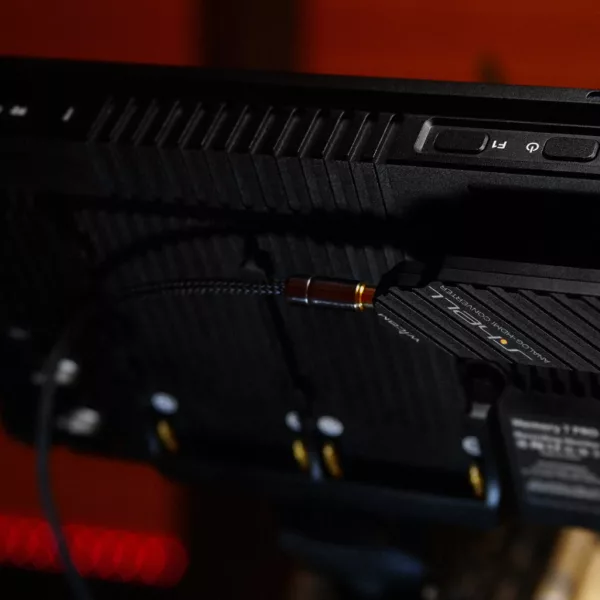

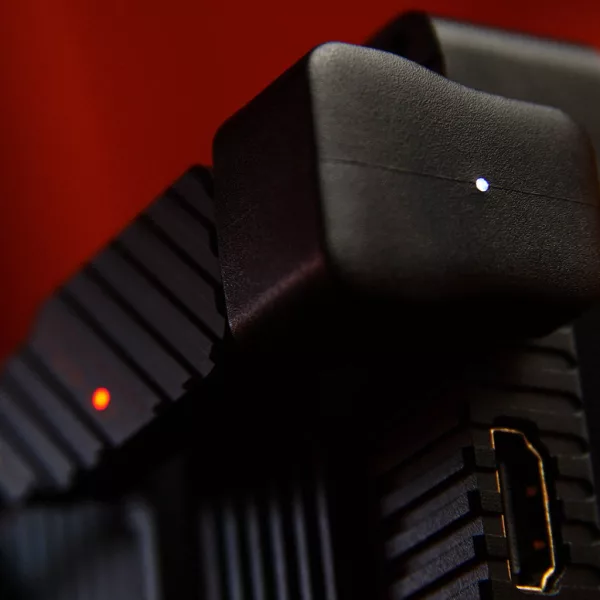

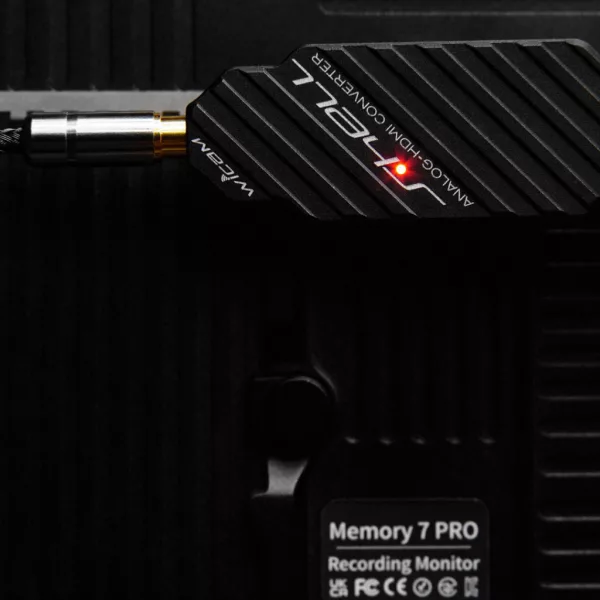

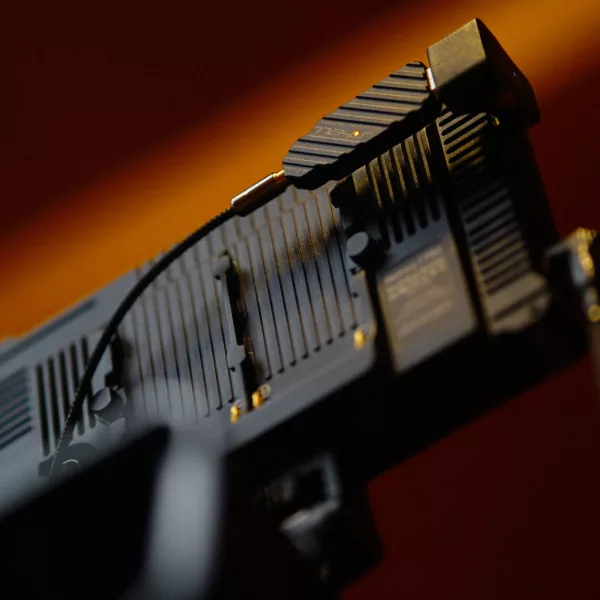

К примеру, на фотографиях на данной странице наш конвертер работает напрямую с монитором-рекордером Shimbol Memory 7Pro. К HDMI входу A2H подключен через U-образный переходник со встроенным индикатором питания (доступен на маркетплейсах за 2-3 Euro).

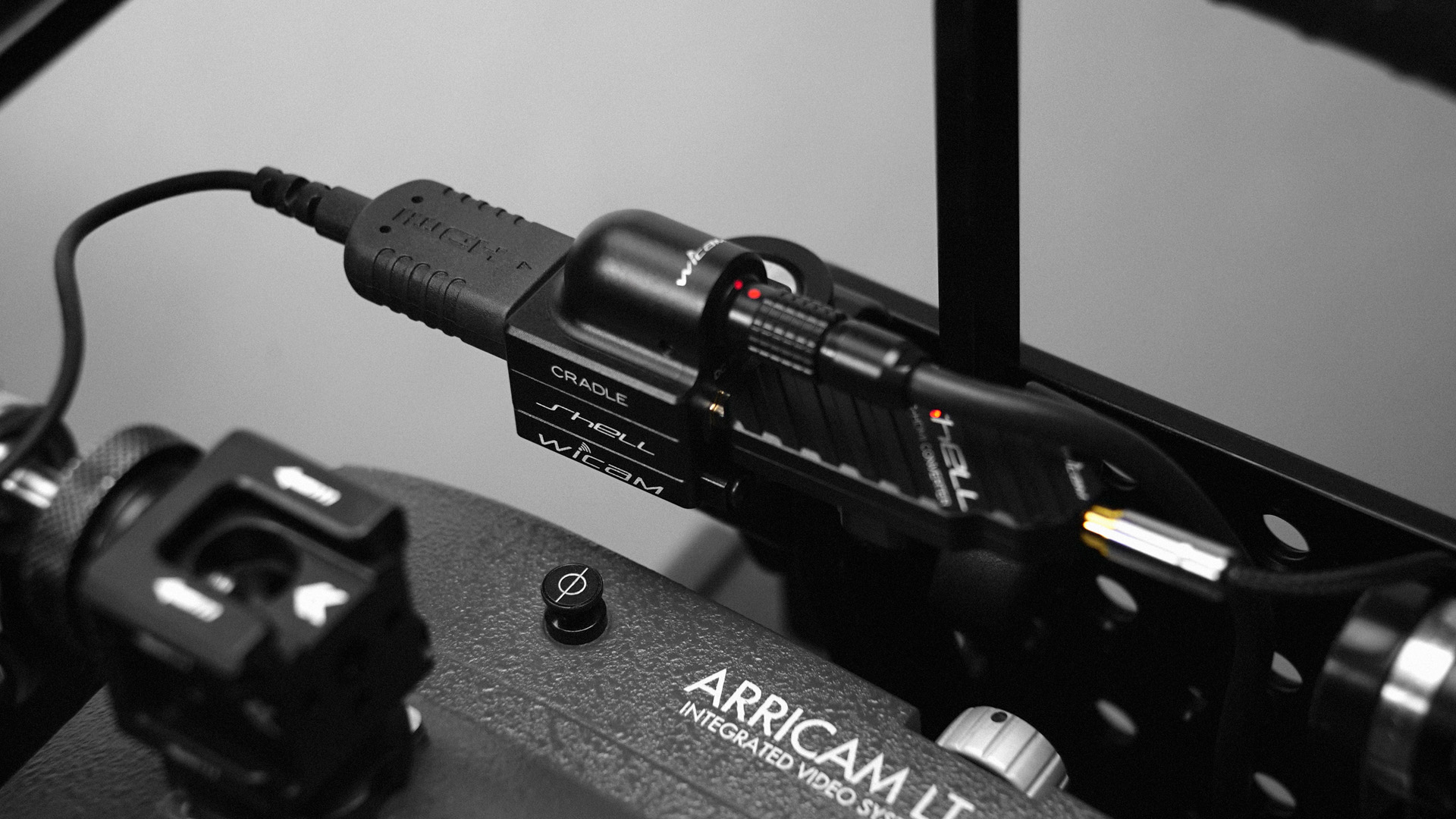

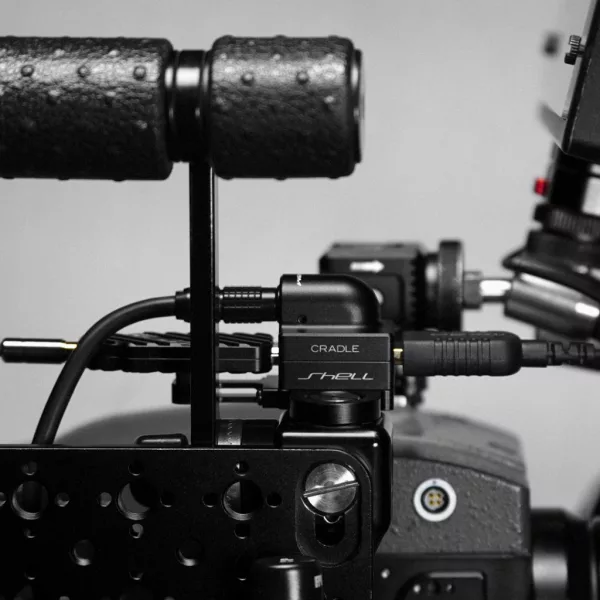

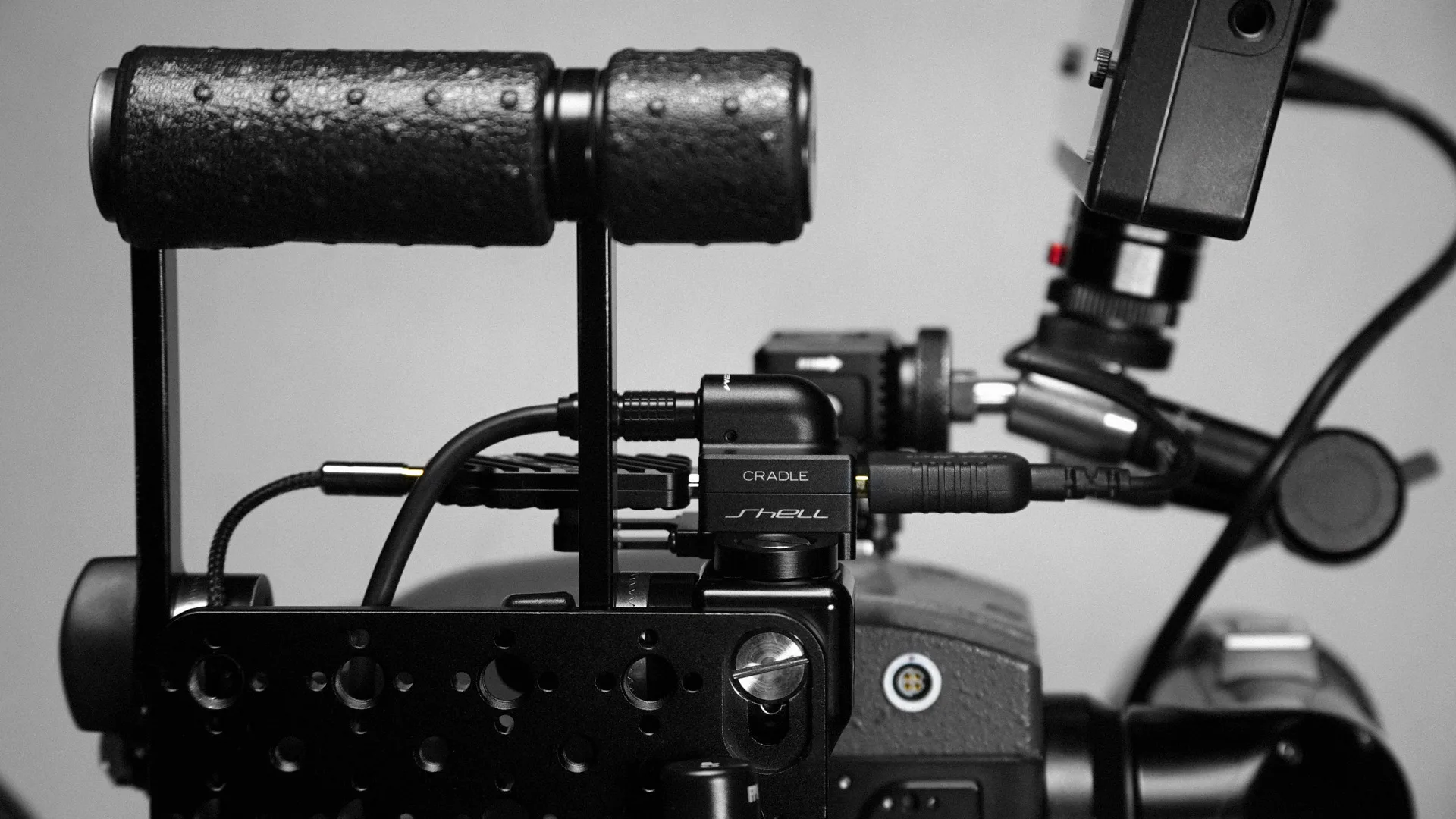

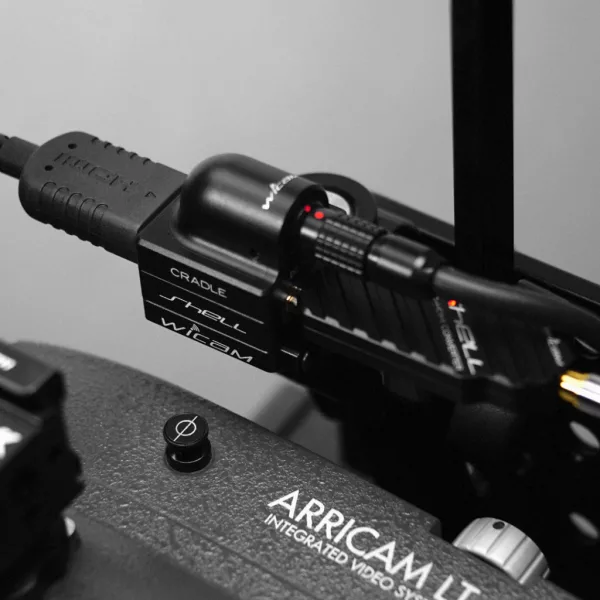

В случае, если ваше приемное устройство не выдает напряжение на HDMI разъем, то необходимо использовать специально разработанный для A2H (и не только) адаптер питания и крепления Shell Cradle.
Выдавая четкое и яркое изображение с минимальной задержкой (всего 3 кадра), обладая непревзойденной миниатюрностью, Shell A2H станет Вашим практичным инструментом в работе с аналоговыми камерами.
___________________________
Параметры:
Видеовход: Composite CVBS, PAL/NTSC, TRRS Jack 3.5 mm
Видеовыход: HDMI 1.3
Выходное разрешение: 1080p25 (фиксированное)
Выходное соотношение сторон: 16:9 (фиксированное)
Задержка сигнала: 3 кадра или 1/8 секунды
Разрешение АЦП (видео): 8 бит
Разрешение АЦП (аудио): 24 бит
SNR (видео): 48 Дб
SNR (аудио): 76 Дб
Частота сэмплирования видеосигнала: 54 МГц
Глубина цвета: 24 бит
Фильтр низких частот видеовхода: 6 МГц
Амплитудное ограничение видеовхода: 1.1 В
Амплитудное ограничение аудиовхода: 1.6 В
Рабочее напряжение: 5 В
Потребляемая мощность: Максимально 1 Вт (0.2 A)
Материал корпуса: CNC machined AL 7075

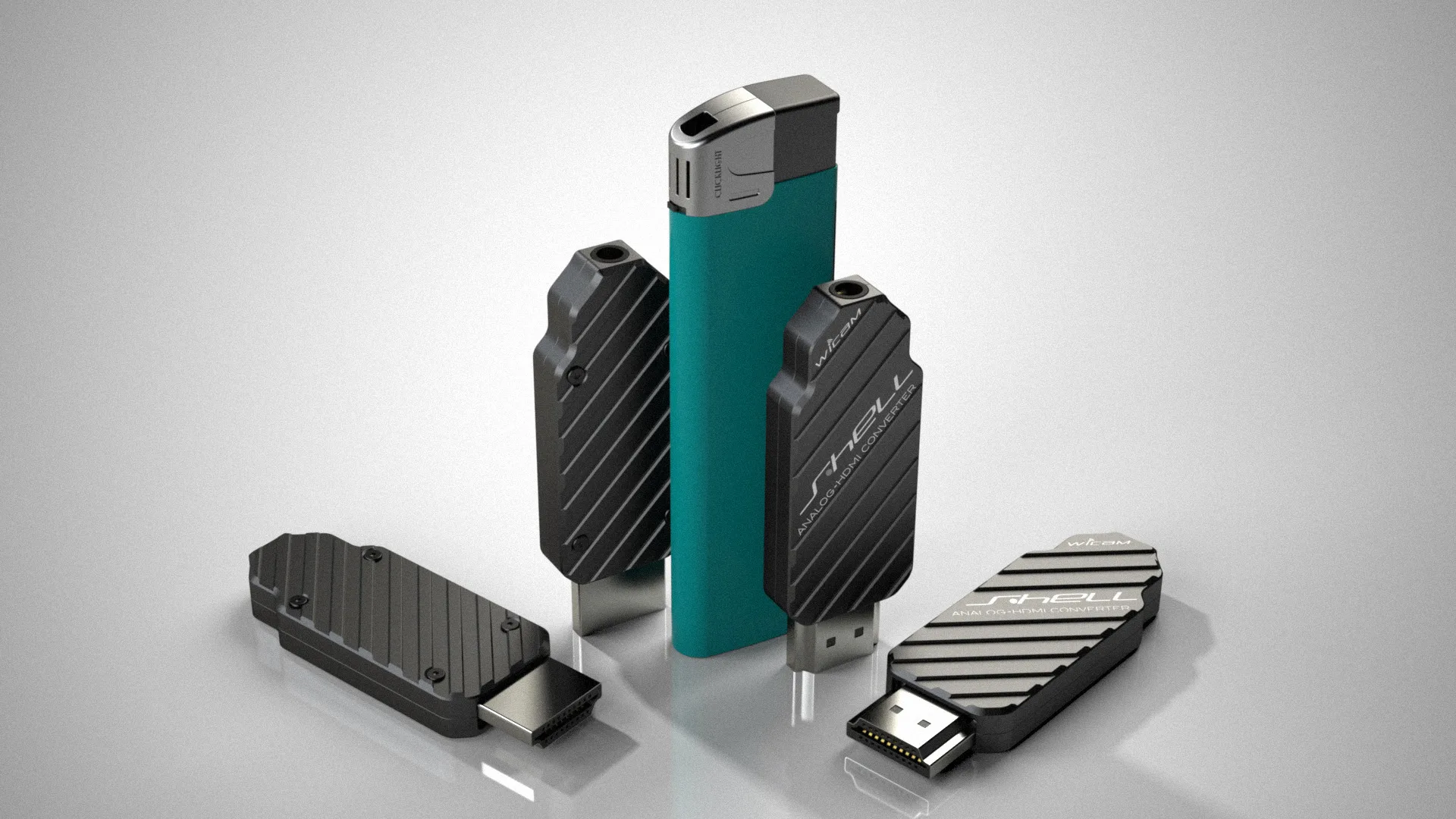

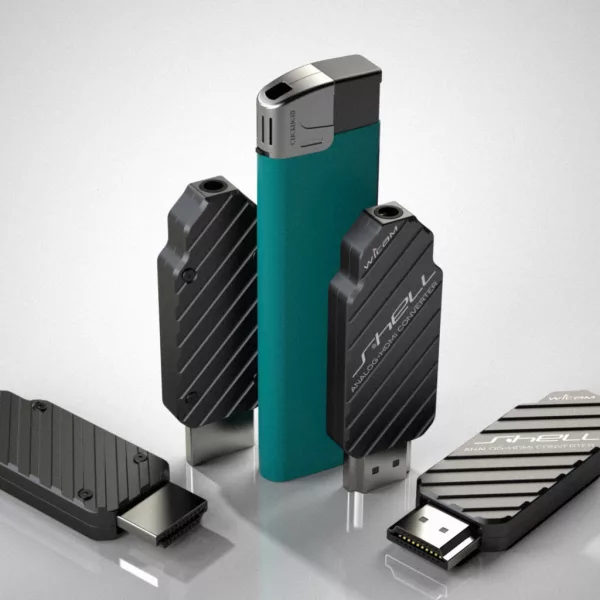

Размеры: 57.6 х 20.4 х 7.6 мм
Масса: 12.7 г
____________________

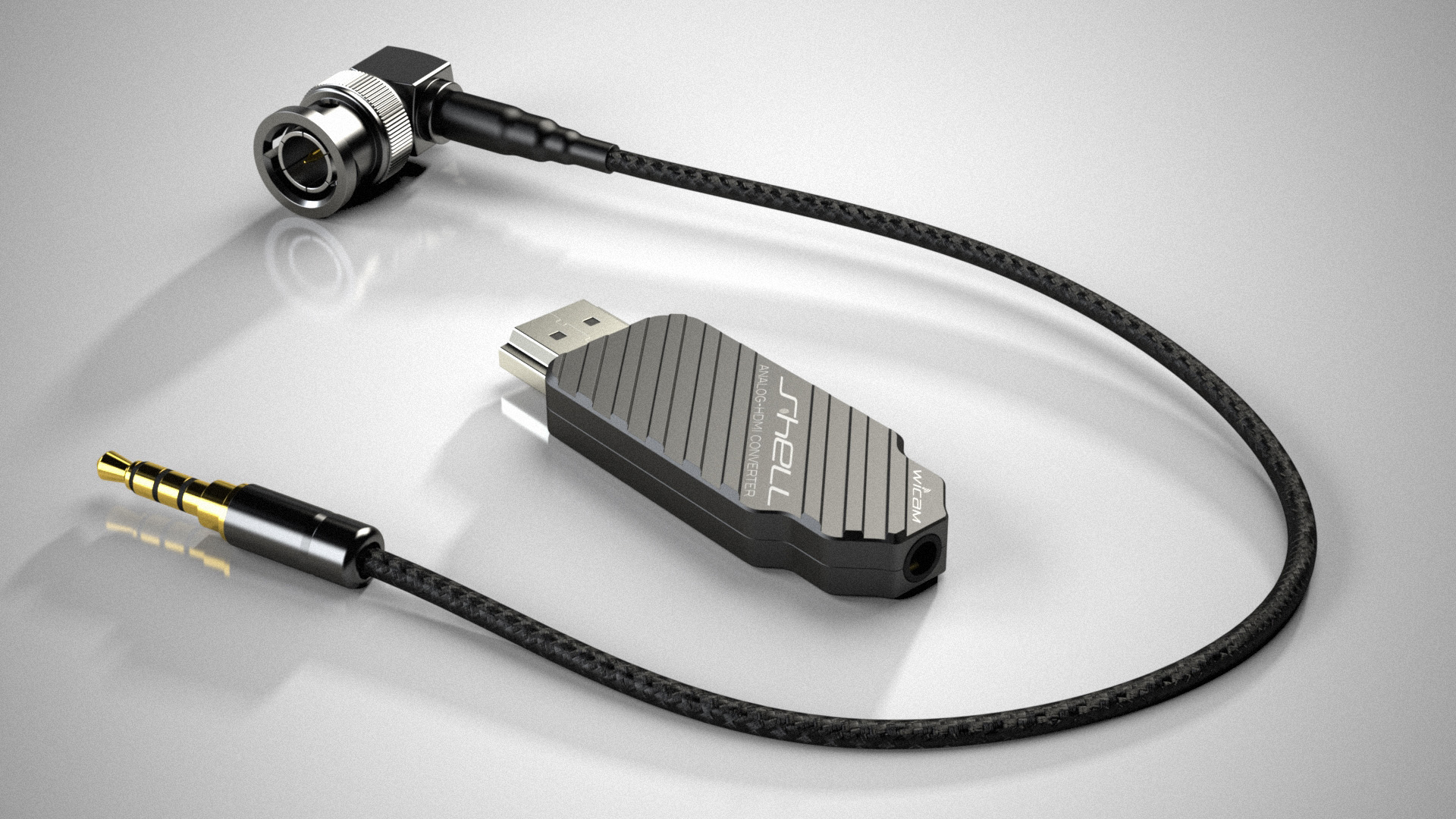

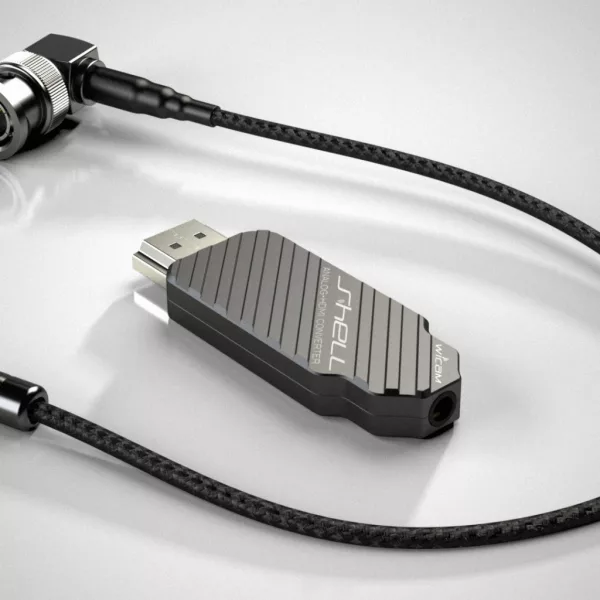

В комплекте:
– 1x Shell A2H
– 1x видеокабель 3.5мм TRRS – BNC (угловой), 50см, чёрный
– 1x угловой адаптер 3.5мм TRRS
Цена: 250 Euro
Дополнительно:
– Shell Cradle: 250 Euro
– видеокабель 3.5мм TRRS – BNC (угол/прямой), цвет на выбор, длина 10-50см: 30 Euro
